Základy kapalin

Popis Nová řada Základy kapalin umožňuje studentům získat praktické znalosti klíčových principů mechaniky kapalin. Zařízení je soustředěno kolem základny, která poskytuje uživateli kontrolu průtoku a zpětnou vazbu senzoru prostřednictvím displeje.
Uživatelé mají možnost zaznamenávat výsledky systému přes USB nebo síťové připojení nebo
reprodukovat výsledky z experimentování pomocí ručně odečítaných hodnot.
Pro každý experiment je na perforovaný pracovní panel namontována řada modulů, každý modul je zajištěn pomocí rychloupínacích západek. Rozsah modulů zahrnuje odstředivé čerpadlo, kalibrovaný snímač průtoku, snímač diferenčního tlaku, Venturiho trubice, manometr, přístroj na měření viskozity, ztráty v ohybech/přechodech atd. za účelem studia výsledků ze sedmi samostatných experimentů s použitím jednoho systému.
Další moduly umožní studentům prozkoumat principy získávání energie z proudění kapalin a jak se mění u různých typů turbín jejich rychlostní/momentové charakteristiky v reakci na změny tlaku a průtoku. Toto zařízení je k dispozici s úplným kurzem kapalin

Výukové cíle /experimenty:
• Bernoulliho rovnice a použití Venturiho průtokoměru
• Použití manometrů
• Tlakové ztráty v ohybech a potrubí
• Sériová a paralelní čerpadla
• Charakteristika odstředivého čerpadla
• Kavitace ve Venturiho trubici

Bernoulliho rovnice a Venturiho Trubicový průtokoměr
Prakticky a vizuálně demonstruje Bernoulliho hypotézu. Voda cirkuluje přes modul Venturiho trubice
a kalibrovaný modul snímače průtoku v nastavení s uzavřenou smyčkou.
Tlak se měří na vstupu Venturiho trubice a v hrdle sekce. Hodnoty tlaku lze odečítat ručně pomocí modulu manometru nebo odečítáním digitálních hodnot pomocí modulu snímače diferenciálního tlaku (není zobrazen)
Toto umožňuje srovnání teoretických a naměřených hodnot. Z výsledků lze vypočítat koeficient vybíjení Venturiho trubice.


Odstředivé čerpadlo
Charakteristika
Jsou zkoumány vlastnosti odstředivého čerpadla pomocí čerpadla, snímače průtoku a modulu měření tlaku v uzavřené smyčce.
Vstupní a výstupní tlak čerpadla se měří při dané rychlost a zvýšeném průtokovém odporu pomocí inline regulačního ventilu.
Zisk tlaku a průtok jsou vyneseny do grafu charakteristické křivky čerpadla.
Test lze opakovat při různých rychlostech čerpadla.


Ztráty v ohybech
Voda cirkuluje přes ohybový modul v uzavřené smyčce.
Statický tlak se měří před a za ohybem pomocí modulu manometru nebo modulu snímače tlaku.
Test se opakuje pro každou z geometrií ohybu. Tlaková ztráta ohybu může být přímo porovnávána.


Sériové a paralelní čerpadlo
Charakteristika
Lze zkoumat tlak a průtok různých konfigurací čerpadla.
Průtok se měří pomocí kalibrovaného průtokového senzoru, statický tlak se měří před a za čerpadly
pomocí snímače diferenciálního tlaku.
Studenti demonstrují, jak přidání čerpadel v různých konfiguracích ovlivňuje tlak v systému a průtok.
Zobrazeno paralelní nastavení čerpadla. Čerpadla jsou přepojitelná pro sériovou konfiguraci


Vlastnosti kapalin

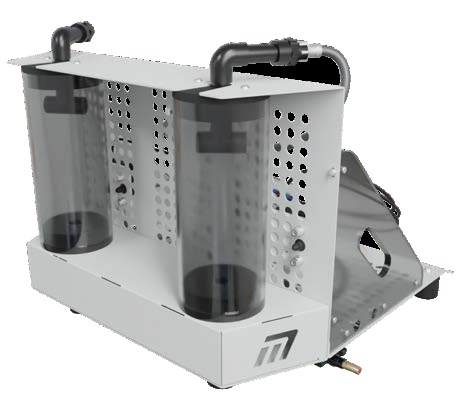

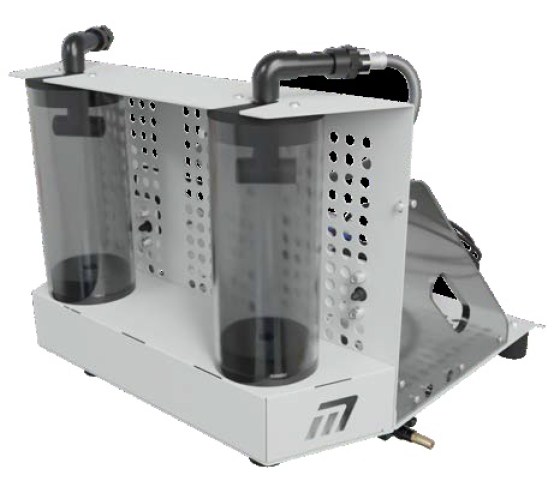

Obsahuje dvě nádržky na 1,5 litru čisté vody, každá s čerpadly 30l/min. Odkapávací miska s vypouštěcím kohoutem zajišťuje bezpečnou a čistou pracovní plochu.

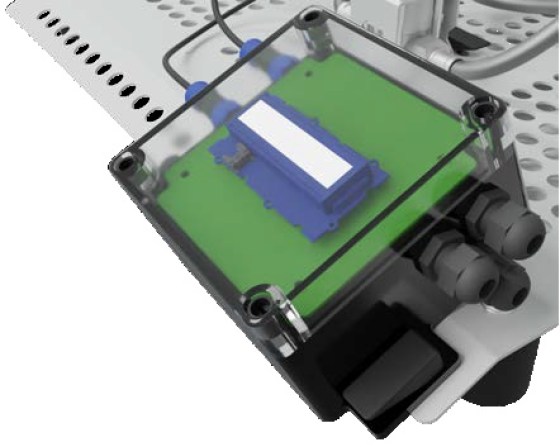

Izolované nízkonapěťové ovládání modulu umožňuje zpětnou vazbu senzoru a ruční ovládání rychlosti čerpadla.
